CVE-2016-9297(libtiff) 분석

개요

TIFF (Tagged Image File Format) : 비트맵 이미지, 이미지 정보를 저장하는 데 사용하는 이미지 포맷

무손실 압축 파일 포맷이므로 원본 이미지의 디테일 등이 그대로 유지되므로 고품질 사진에 적합
파일 크기가 큼
EXIF 포맷은 TIFF 포맷을 기반으로 제작되었음

CVE-2016-9297 : libtiff 4.0.6, TIFFFetchNormalTag 함수에서 발생하는 out-of-bounds read 취약점

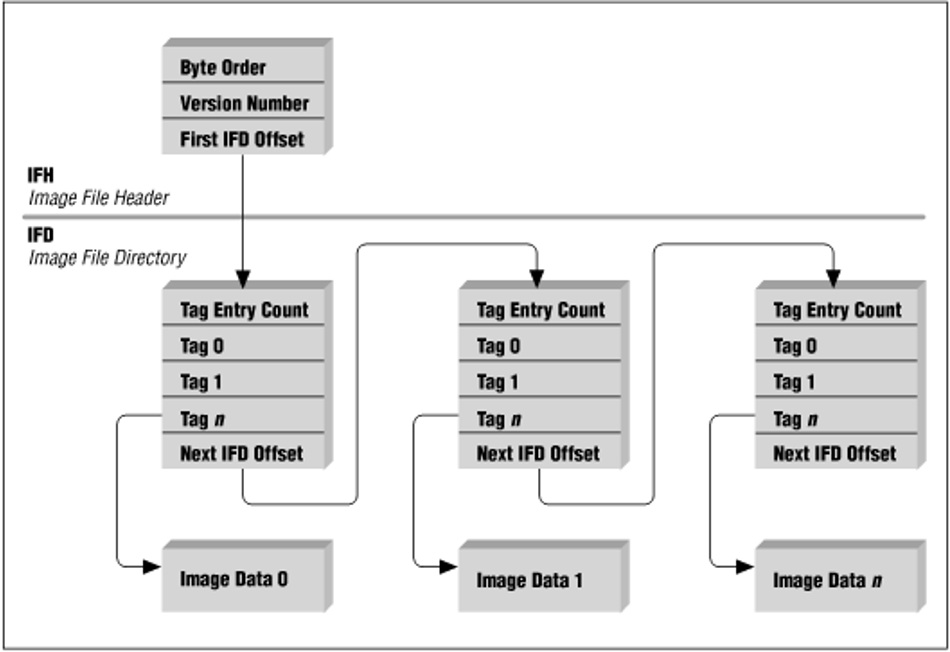

TIFF 포맷 구조는 다음과 같다.

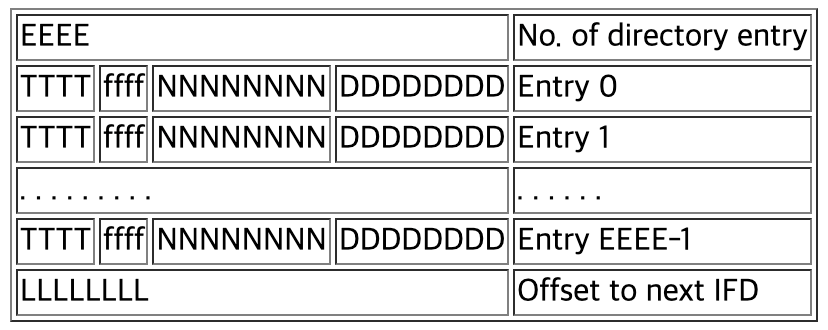

EXIF 포맷과 비슷하게 생겼으며, IFD의 구조는 동일하다.

크래시 분석

AFL에서 크래시 발견 후 ASAN 계측만 남겨두도록 컴파일 하였다.

CFLAGS="-fsanitize=address -g -O0" ./configure --prefix=/root/install/ --disable-shared
make
make install

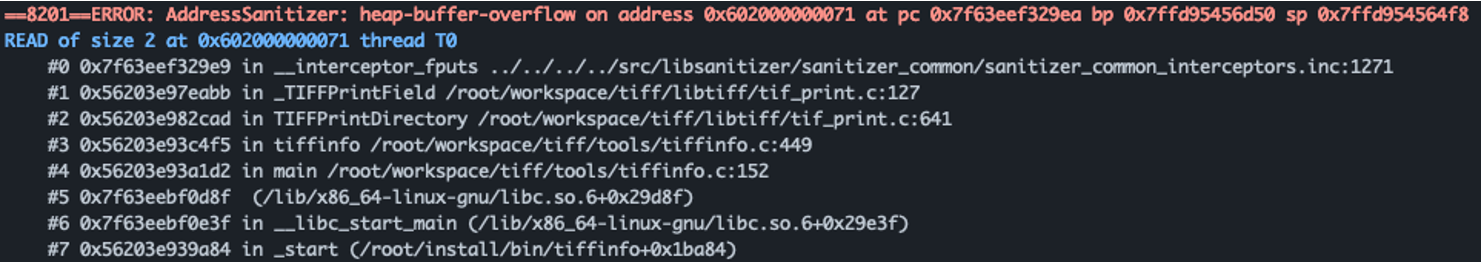

콜스택을 따라 분석을 진행하였다.

_TIFFPrintField에서 크래시가 발생한 것으로 보인다.

1
tif = TIFFOpen(argv[optind], chopstrips ? "rC" : "rc");
2
if (tif != NULL) {
3
  if (dirnum != -1) {
4
    if (TIFFSetDirectory(tif, (tdir_t) dirnum))
5
      tiffinfo(tif, order, flags, 1);
6
  } else if (diroff != 0) {
7
    if (TIFFSetSubDirectory(tif, diroff))
8
      tiffinfo(tif, order, flags, 1);
9
  } else {
10
    do {
11
      toff_t offset=0;
12
      tiffinfo(tif, order, flags, 1);
13
      if (TIFFGetField(tif, TIFFTAG_EXIFIFD, &offset)) {
14
        if (TIFFReadEXIFDirectory(tif, offset)) {
15
          tiffinfo(tif, order, flags, 0);
16
        }
17
      }
18
    } while (TIFFReadDirectory(tif));
19
  }
20
  TIFFClose(tif);
21
}

main

프로그램 실행 후 인자로 IFD의 오프셋, 번호를 입력하였을 때 디렉토리를 지정하는 작업을 수행한다.

크래시가 터진 함수는 tiffinfo이므로 옵션이 주어지더라도 상관 없다.

1
static void
2
tiffinfo(TIFF* tif, uint16 order, long flags, int is_image)
3
{
4
  TIFFPrintDirectory(tif, stdout, flags);
5
.
6
.
7
.

tiffinfo

tiffinfo 함수는 TIFFPrintDirectory 함수를 호출한다.

해당 함수는 출력을 위한 함수로 디렉토리내의 엔트리를 가져온 후 출력한다.

1
void
2
TIFFPrintDirectory(TIFF* tif, FILE* fd, long flags)
3
{
4
  TIFFDirectory *td = &tif->tif_dir;
5
  char *sep;
6
  uint16 i;
7
  long l, n;.
8
  .
9
  if (!_TIFFPrettyPrintField(tif, fip, fd, tag, value_count, raw_data))
10
    _TIFFPrintField(fd, fip, value_count, raw_data);
11
  .
12
  .

TIFFPrintDirectory

TIFFPrintDirectory 함수는 _TIFFPrettyPrintField에서 0이 반환되었을 때 즉, 커스텀 태그일 경우 자료형에 맞게 데이터를 가져와 출력해주는 _TIFFPrintDirectory 함수를 호출한다.

_TIFFPrintDirectory함수는 다음과 같은 작업을 수행한다.

1
static void
2
_TIFFPrintField(FILE* fd, const TIFFField *fip,
3
uint32 value_count, void *raw_data)
4
{
5
  uint32 j;
6
  fprintf(fd, " %s: ", fip->field_name);
7
  for(j = 0; j < value_count; j++) {
8
    if(fip->field_type == TIFF_BYTE)
9
      fprintf(fd, "%u", ((uint8 *) raw_data)[j]);
10
    else if(fip->field_type == TIFF_UNDEFINED)
11
      fprintf(fd, "0x%x",
12
        (unsigned int) ((unsigned char *) raw_data)[j]);
13
    else if(fip->field_type == TIFF_SBYTE)
14
      fprintf(fd, "%d", ((int8 *) raw_data)[j]);
15
    else if(fip->field_type == TIFF_SHORT)
16
      fprintf(fd, "%u", ((uint16 *) raw_data)[j]);
17
    else if(fip->field_type == TIFF_SSHORT)
18
      fprintf(fd, "%d", ((int16 *) raw_data)[j]);
19
.
20
.

_TIFFPrintField

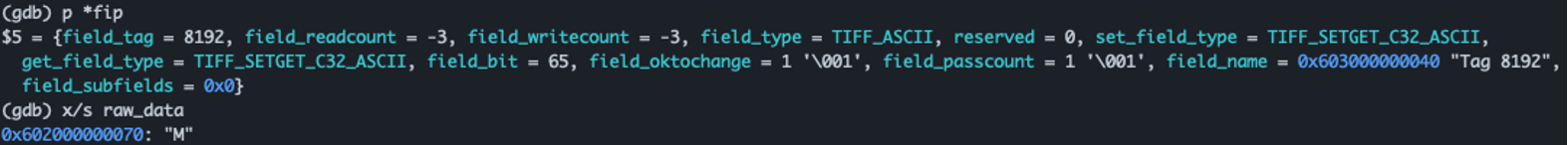

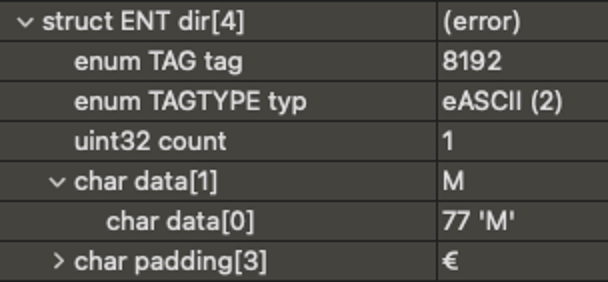

크래시 파일을 보면 해당 필드의 데이터 타입이 TIFF_ASCII 형이다.

해당 자료형을 출력해주는 소스코드는 다음과 같다.

1
else if(fip->field_type == TIFF_ASCII) {
2
  fprintf(fd, "%s", (char *) raw_data);
3
  break;
4
}

_TIFFPrintField

printf 함수는 NULL 바이트까지 나올 때가지 출력한다.

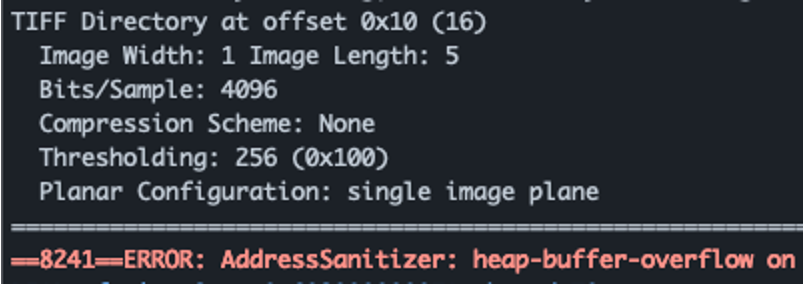

하지만 다음과 같이 NULL 바이트를 제외시킨 파일을 전달할 경우 허가되지 않은 영역의 데이터를 출력시킬 수 있다.

따라서 해당 취약점은 ASCII 자료형이고, NULL 바이트가 포함되어있지 않을 때 발생하는 out-of-bounds read취약점이라는 것을 알 수 있다.

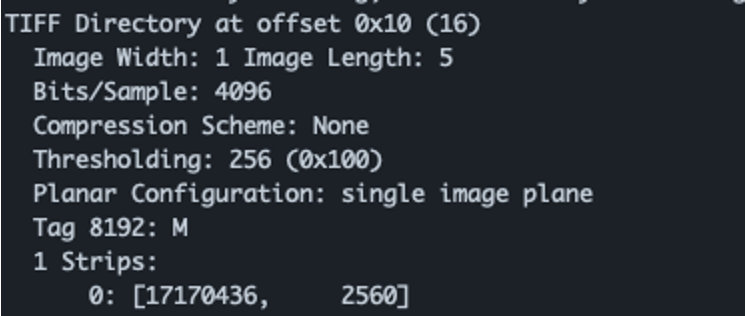

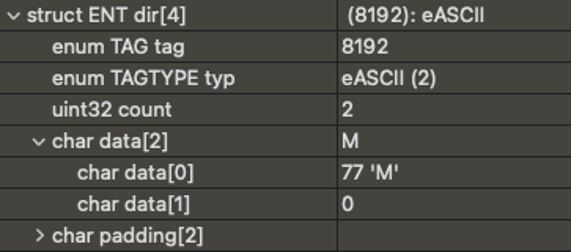

다음과 같이 NULL 바이트를 삽입시켜주면 크래시가 발생하지 않는 것을 확인할 수 있다.

취약점 패치

해당 취약점은 TIFF 파일을 읽는 과정에서 ASCII 자료형을 가진 entry의 마지막 바이트가 NULL이 아닐 경우 강제로 NULL 바이트를 삽입하도록 패치되었다.

1
case TIFF_SETGET_C16_ASCII:
2
{
3
  uint8* data;
4
  assert(fip->field_readcount==TIFF_VARIABLE);
5
  assert(fip->field_passcount==1);
6
  if (dp->tdir_count>0xFFFF)
7
    err=TIFFReadDirEntryErrCount;
8
  else
9
  {
10
    err=TIFFReadDirEntryByteArray(tif,dp,&data);
11
    if (err==TIFFReadDirEntryErrOk)
12
    {
13
      int m;
14
      if( data[dp->tdir_count-1] != '\\0' )
15
      {
16
        TIFFWarningExt(tif->tif_clientdata,module,"ASCII value for tag \\"%s\\" does not end in null byte.
17
                              Forcing it to be null",fip->field_name);
18
        data[dp->tdir_count-1] = '\\0’;
19
}
20
.
21
.

TIFFFetchNormalTag
